新能源電力電子控制器耐久試驗臺

設備用于測試新能源汽車中核心的能量轉換元器件的壽命，包括給電池充電的車載充電機，高低壓電池互相能量轉換的DC/DC以及驅動電機的電機控制器

樣品環境：所有產品放置在環境溫度箱中進行環境模擬，連接線束和冷卻水路穿過溫度箱壁；

• 高壓電池：使用高壓電源模擬電池放電，高壓電子負載模擬電池充電；

• 低壓電池：電子負載模擬給低壓電池充電的過程，電池供電功能由低壓電源完成；

• PC為基礎的儀器通訊系統、指令分配執行系統、數據采集和記錄系統；

• 安全繼電器組成的緊停系統和硬件保護系統。

• 環境溫度：-40 ~ 150 ℃

• 冷卻水溫度：-40 ~ 95 ℃

• <span font-size:16px;color:#000000;"="" style="box-sizing: border-box; font-size: 14px; color: rgb(0, 0, 0);">冷卻水流量：1 ~ 15 L/min （每通道）

車載充電機（OBC）

• 輸入電壓范圍：170 ~ 265 VAC （單相）290 ~ 460 VAC （三相）

• 最大輸入電流（單樣品）：40 A

• 輸出電壓范圍：40 ~ 800 VDC

• 最大輸出功率（單樣品）：10.5 kW

• 輸出方式：CC/CV/CR

• 逆向工作測試：3正向+3逆向測試（需要客戶產品配合）

直流轉換器（DC/DC）

• 輸入電壓范圍：20 ~ 1500 VDC

• 最大輸入電流（單樣品）：40 A

• 輸出電壓范圍：5 ~ 54 VDC

• 最大輸出功率（單樣品）：5.76 kW

• 輸出方式：CC/CV/CR

電機控制器（PEU）

• 輸入電壓范圍：20 ~ 1500 VDC

• 最大輸入電流（單樣品）：40 A

• 最大輸出電壓 （單樣品）：750 V RMS

• 最大輸出電流（單樣品）：300 A RMS （連續）680 A RMS (持續10s）

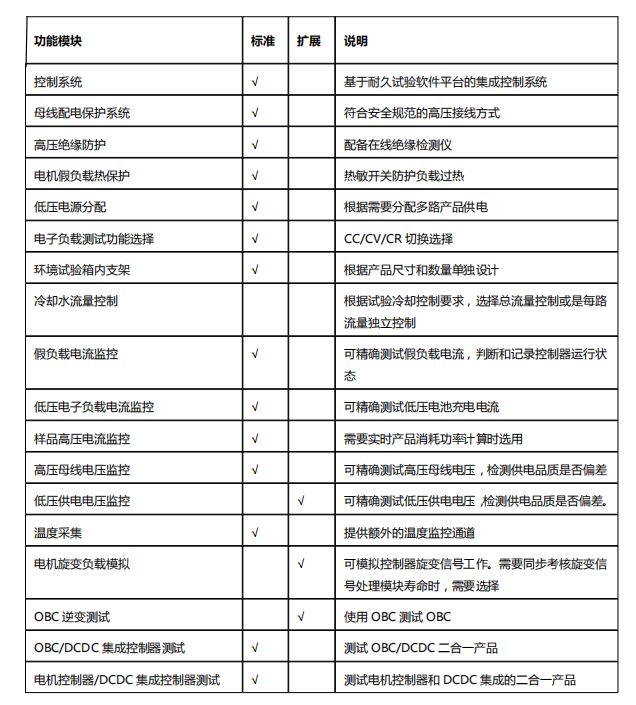

• <span microsoft="" yahei";="" font-size:="" 16px;="" color:="" rgb(0,="" 0,="" 0);"="" font-size:16px;color:#000000;"="" style="box-sizing: border-box; font-size: 16px; color: rgb(0, 0, 0);">功能配置清單

•

•
